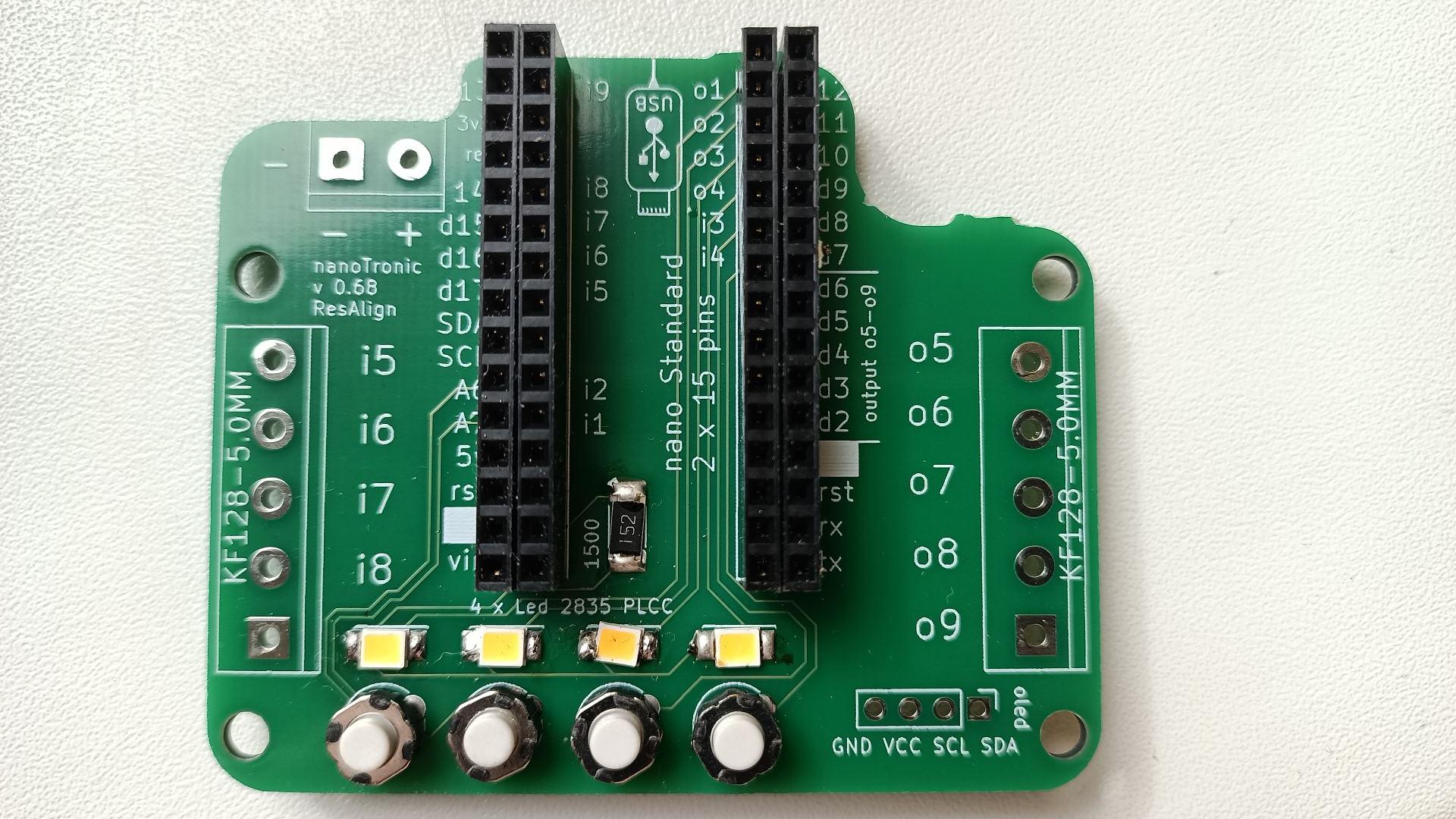

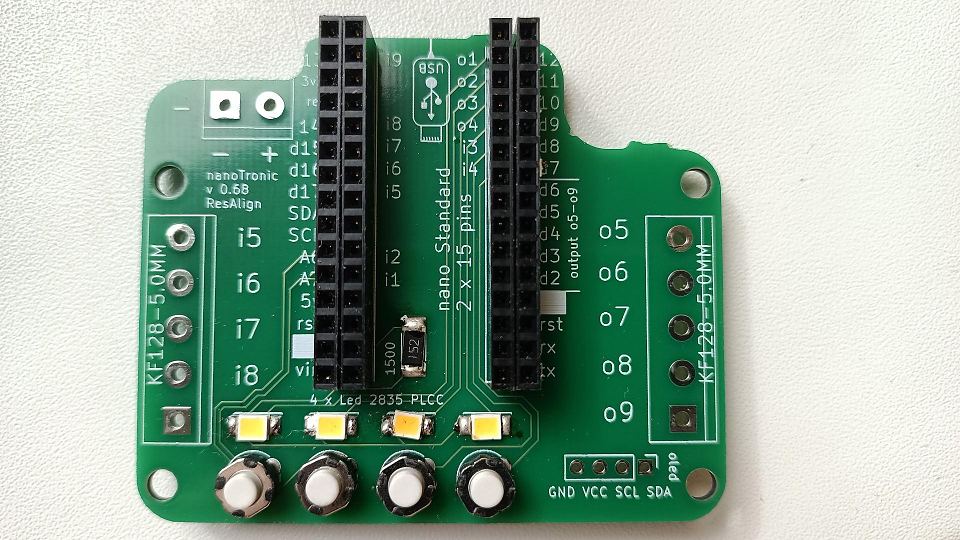

Esimene montaažietapp

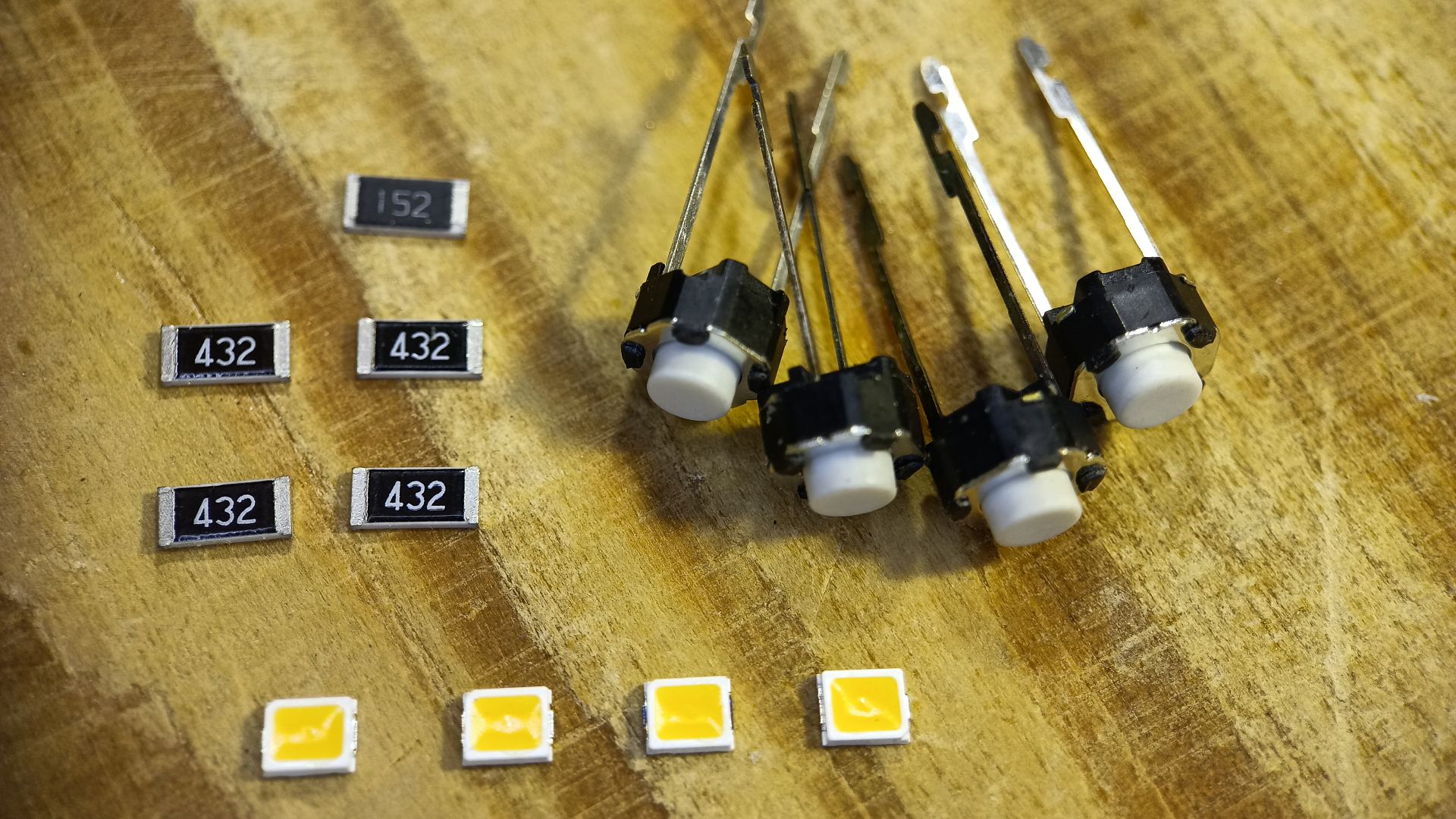

Esimese montaažietapi komponendid on

• Vedrunupp  6x6x5mm THD - 4tk
• 2835 LED tuli, soe valge SMD 3V - 4tk
• 2010 Takisti 4,3 KΩ SMD - 4tk
• 2010 Takisti 680 Ω SMD - 1tk
• 15 P üherealine 2,54 mm klemmliist 4tk
• 3 mm nailonkruvid ja mutrid 4tk + 4tk

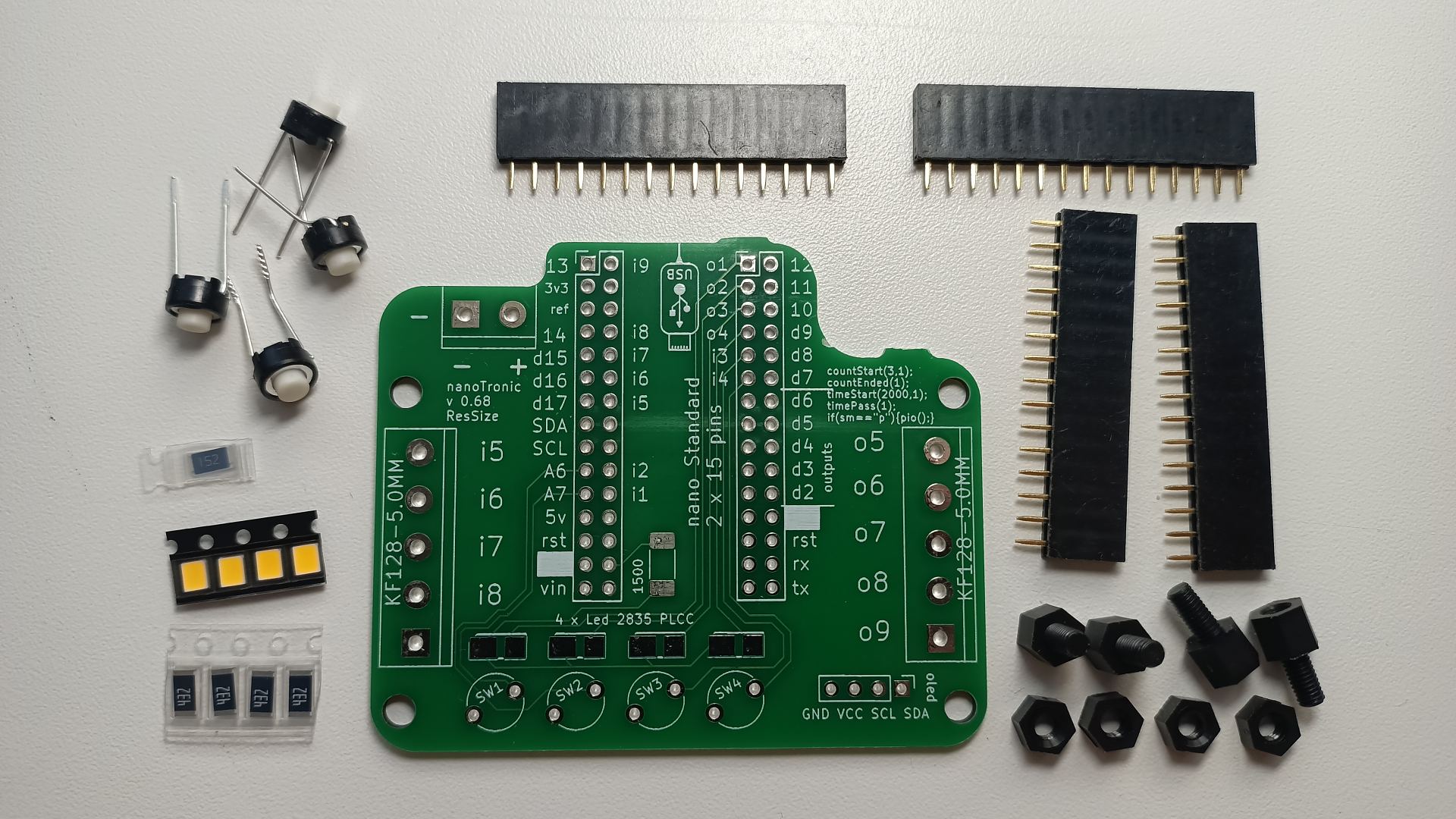

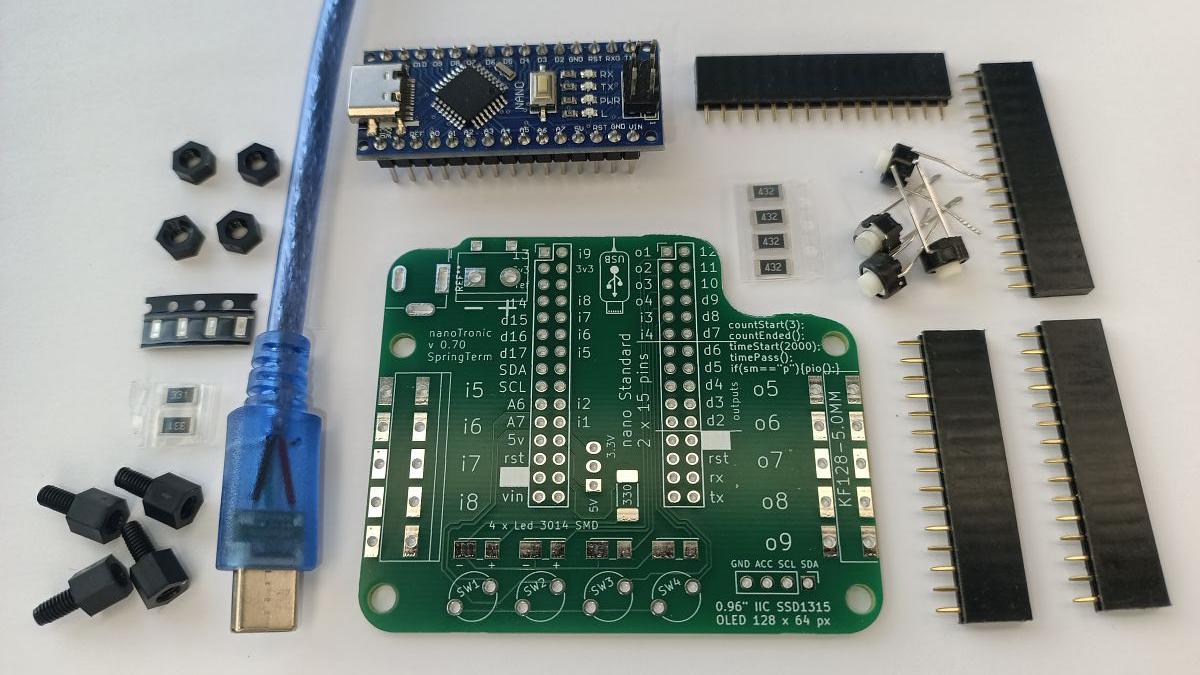

Komponentide komplekt, koos 0.68 versiooni trükiplaadiga on nähtavad järgneval illustratsioonil

Esimese etapi komponendid (.txt 0,3Kb)

Soovitav on parima tulemuse huvides monteerida järjekorras

1. 680 Ω takisti esiküljel (märgistus 1500), esmalt on sellele parem ligipääs
2. 4 led tuld esiküljel, kindlasti enne nuppe, et oleks ligipääsetavad

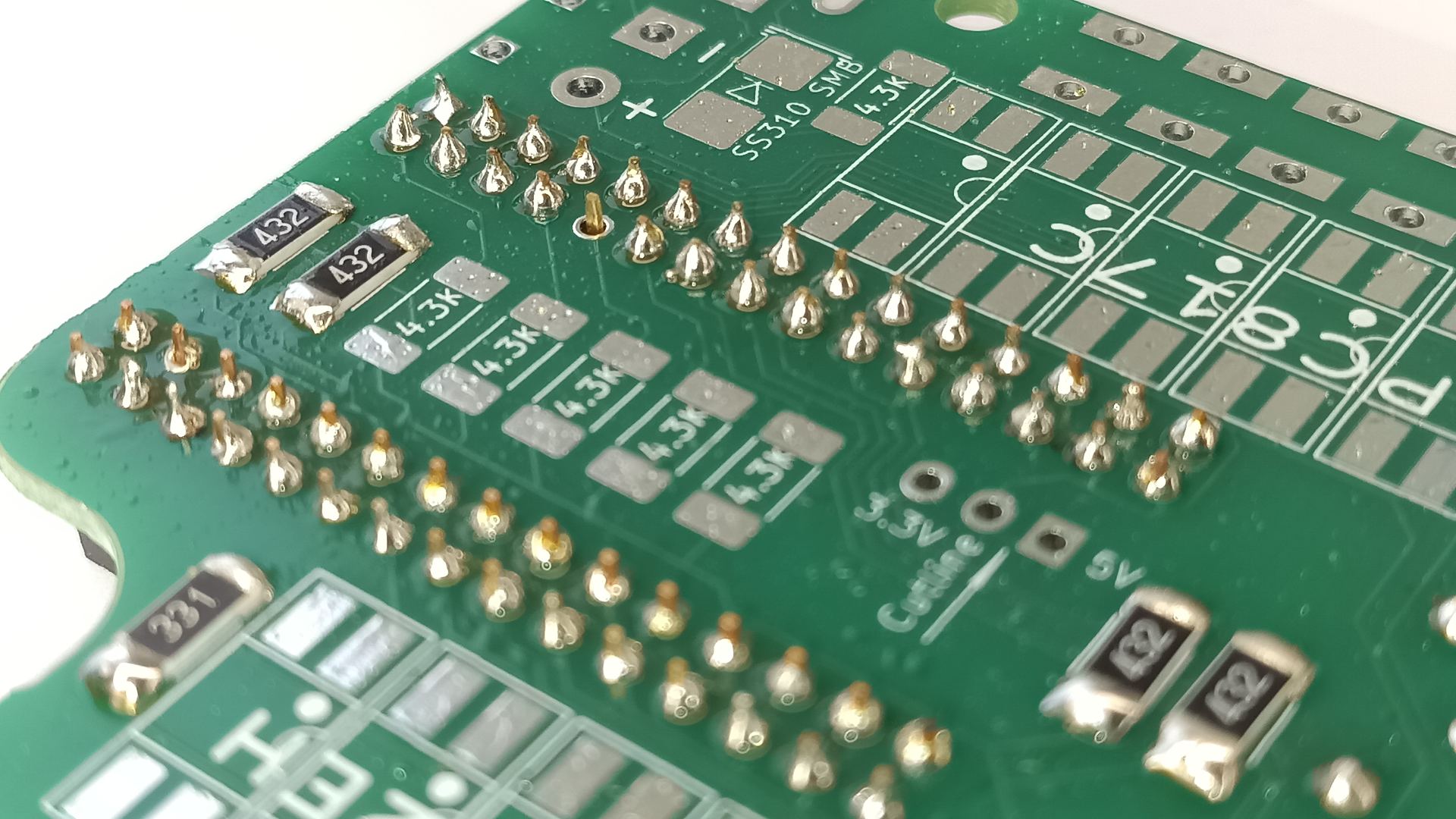

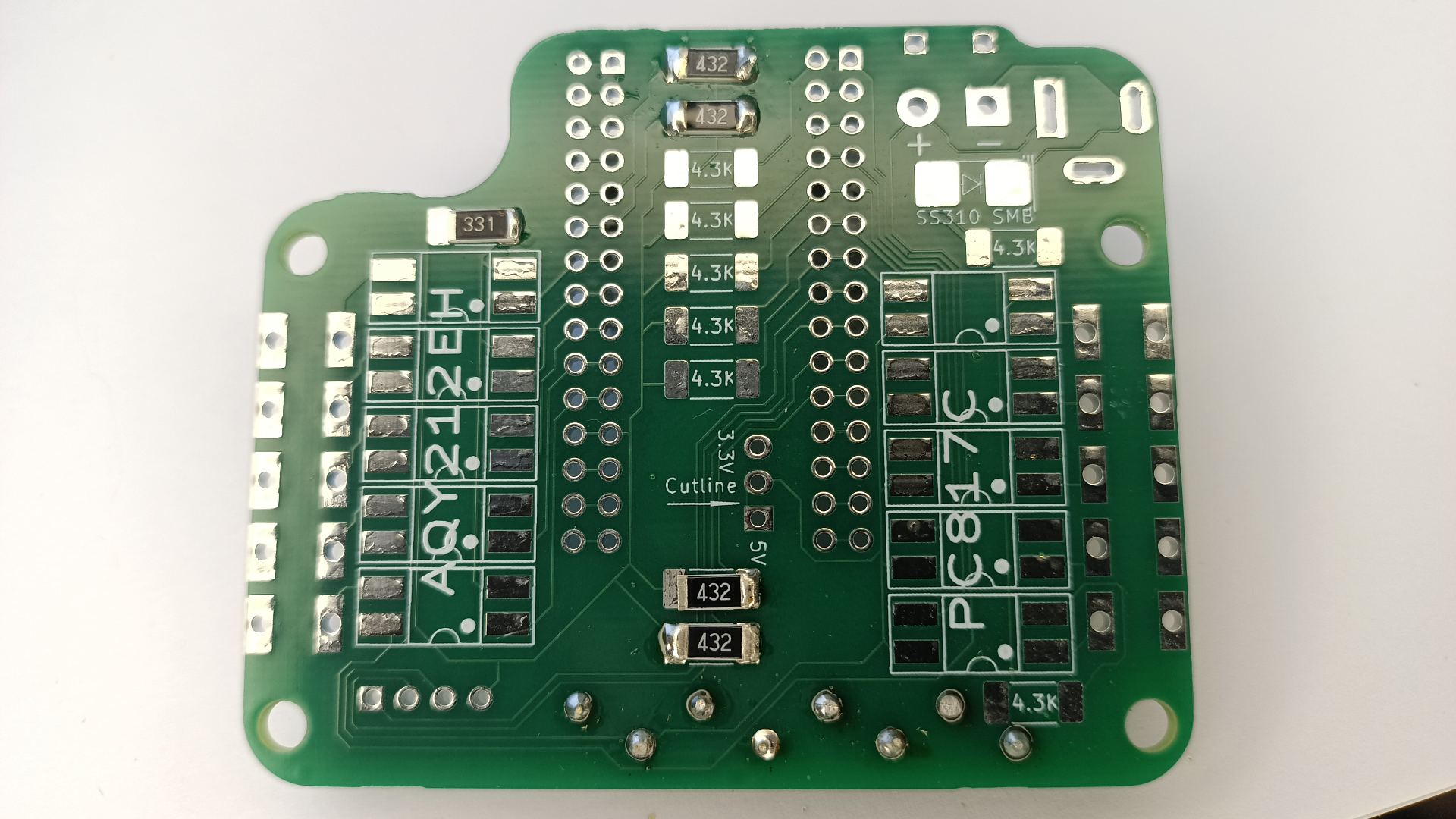

3. 4 takistit tagumisel küljel, ülevalt 1 ja 2 ning alumine eelviimane ja viimane

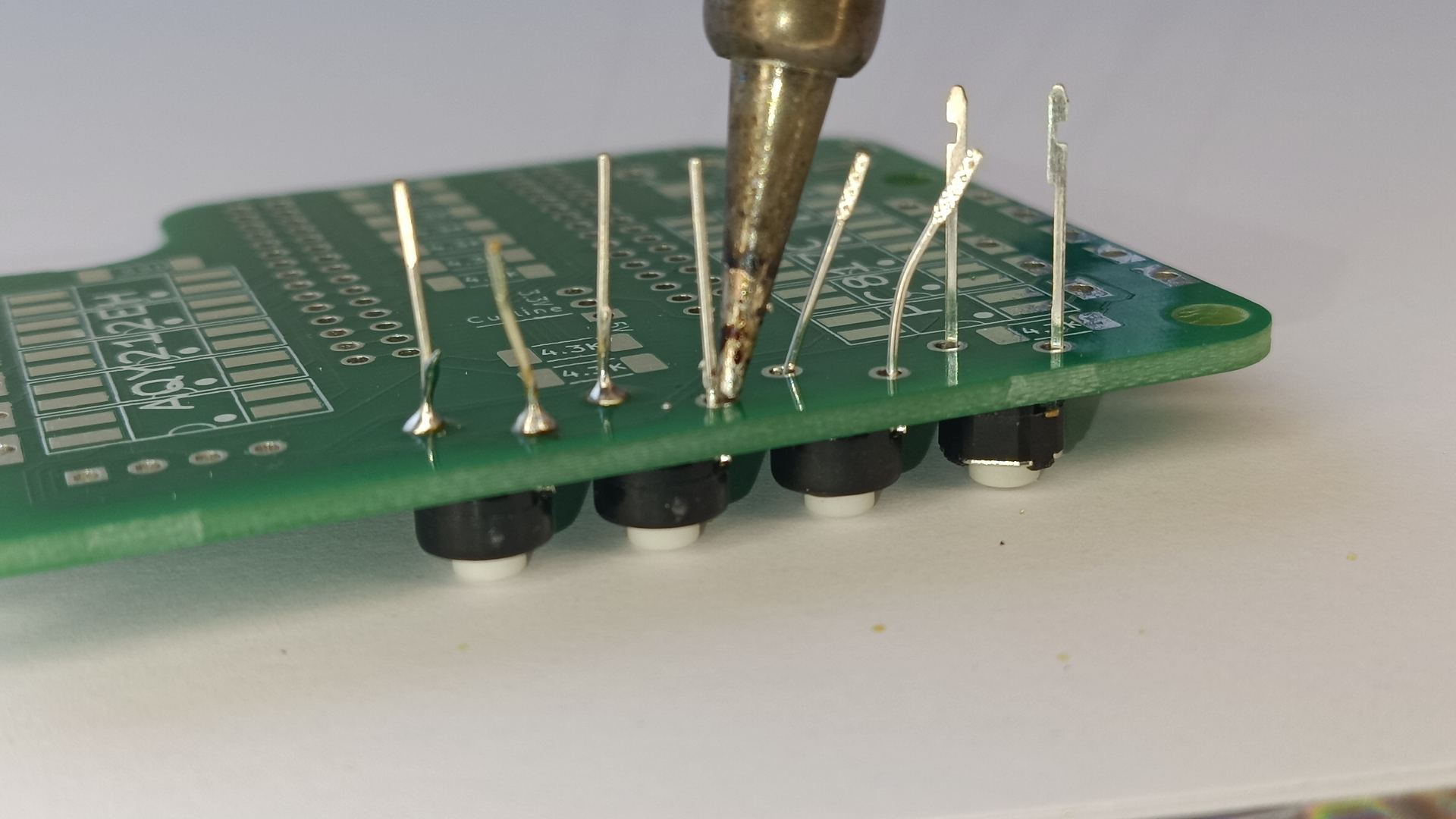

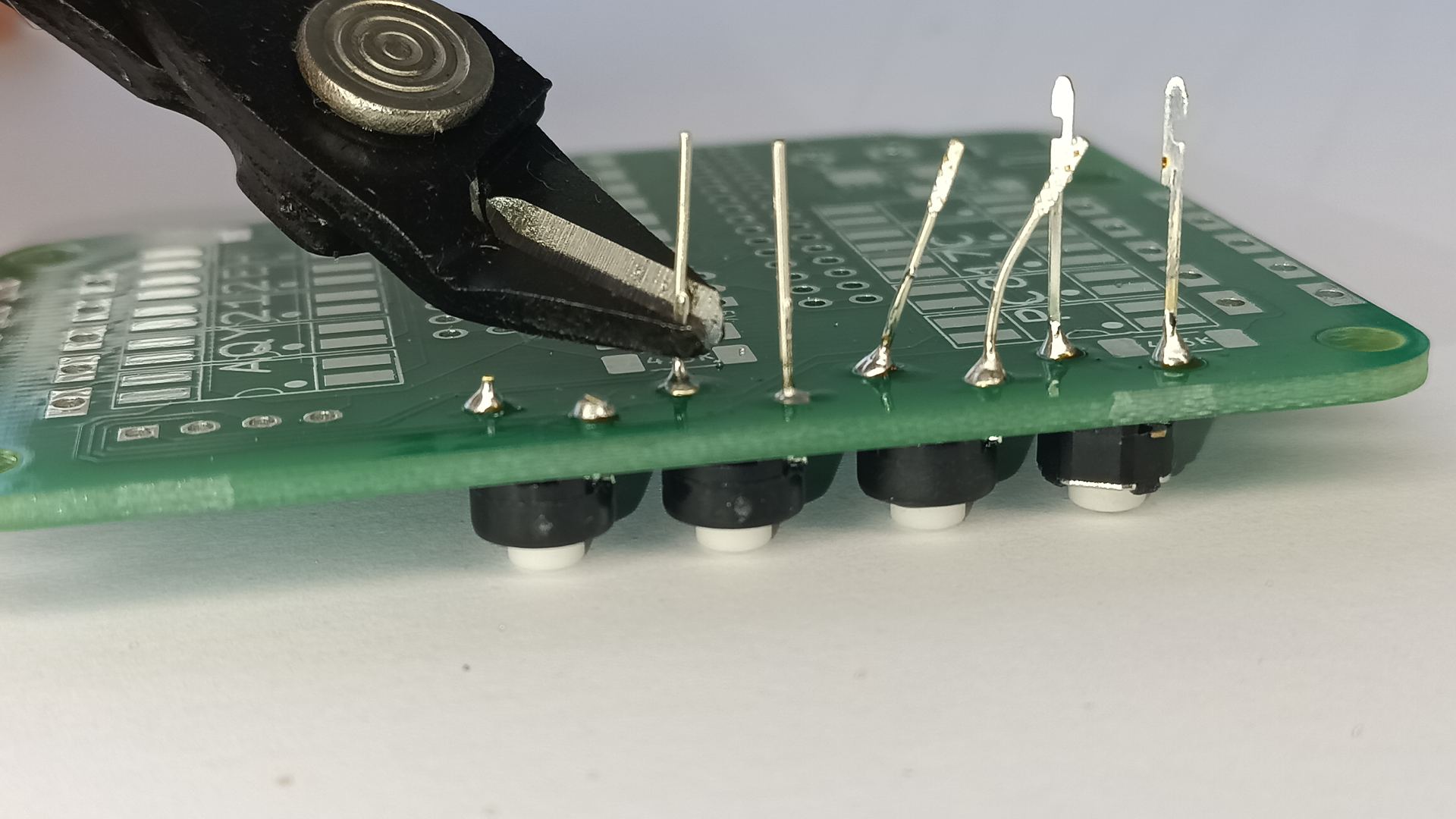

4. Aseta 2 nuppu kohale ja siis saad need jootmiseks asetada tagurpidi lauale
5. Pane kaks sisemist klemmiriba Nano arendusplaadi jalgade külge, aseta esiküljel laiendusplaadist läbi ja pööra teisipidi, nii on jootes kindel, et nende vahe on täpselt Nano jalgade laiuselt
6. Lõpuks eemalda Nano ja aseta 3. ja 4. klemmliist eelnevate kõrvale, jälgi et ei jääks vahet ja paiguta jootmiseks lauale teistpidi.

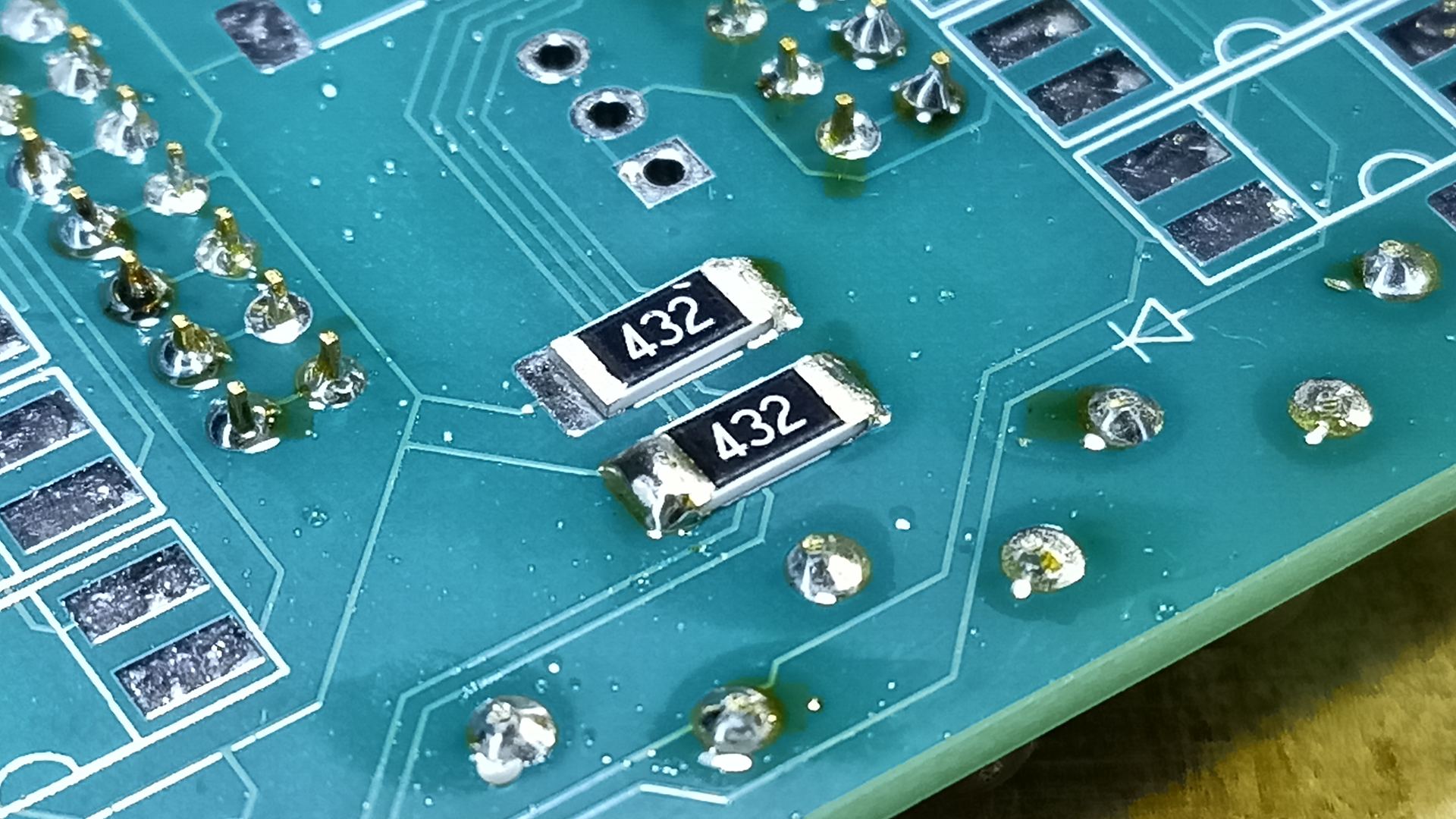

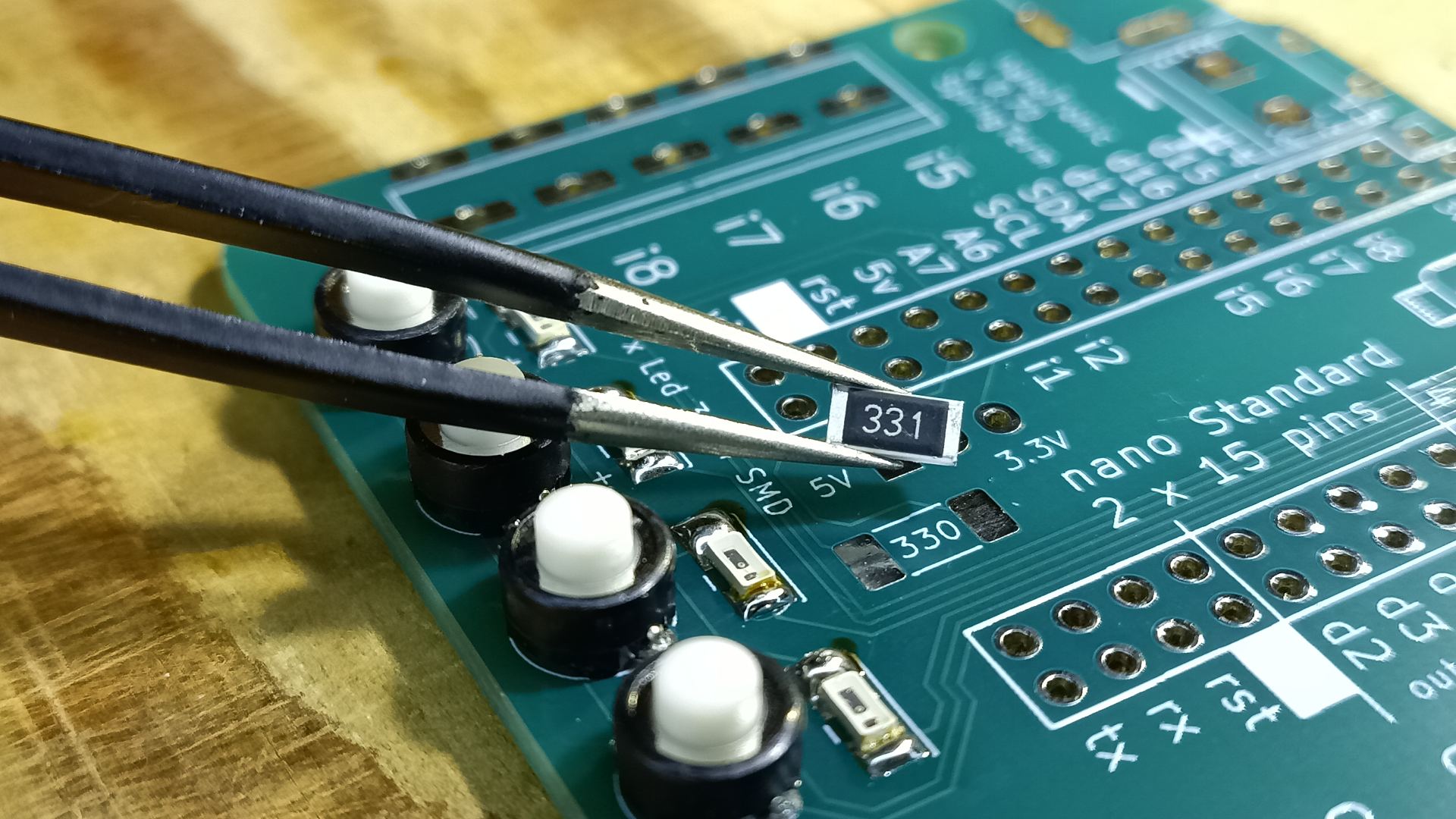

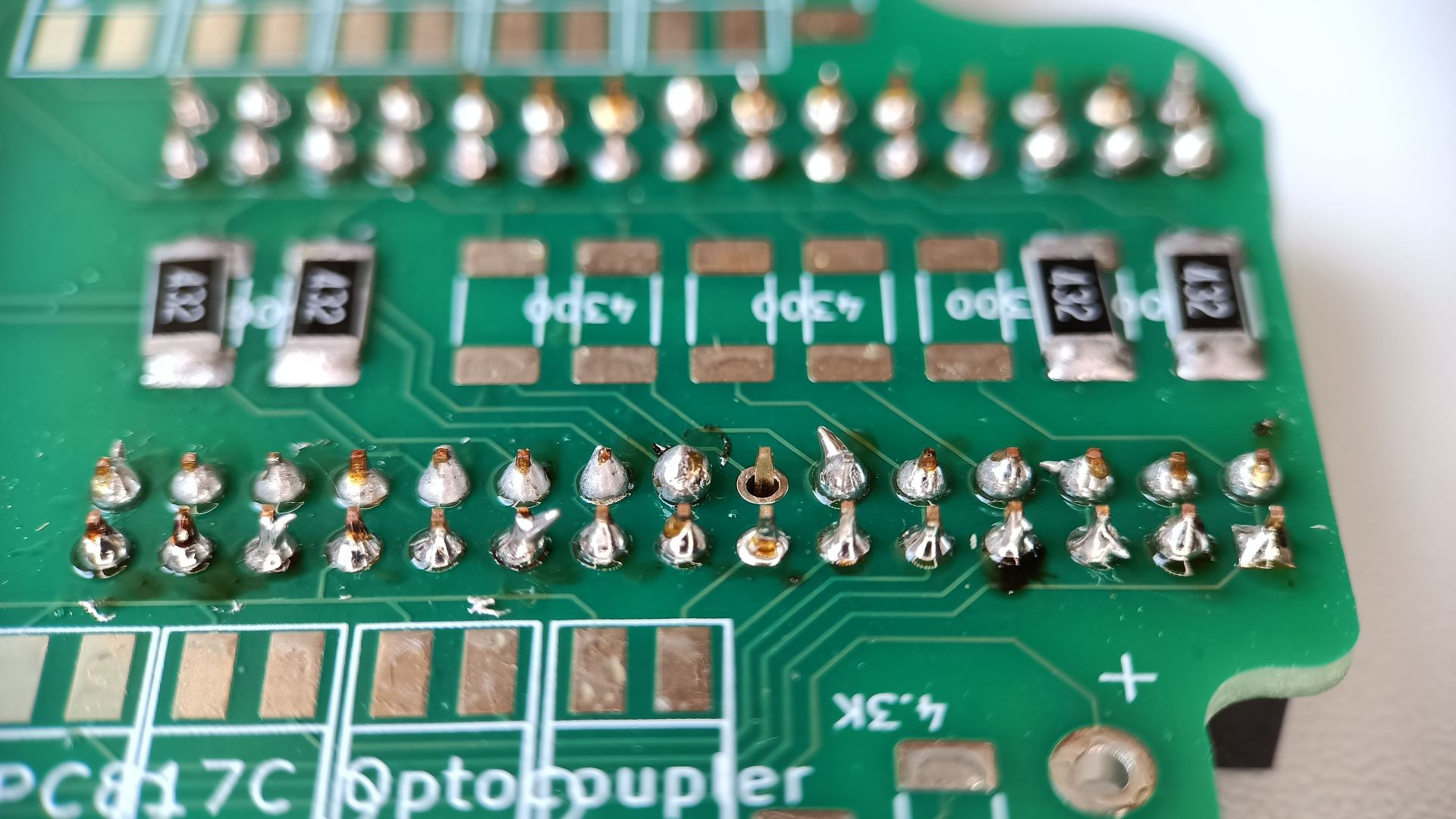

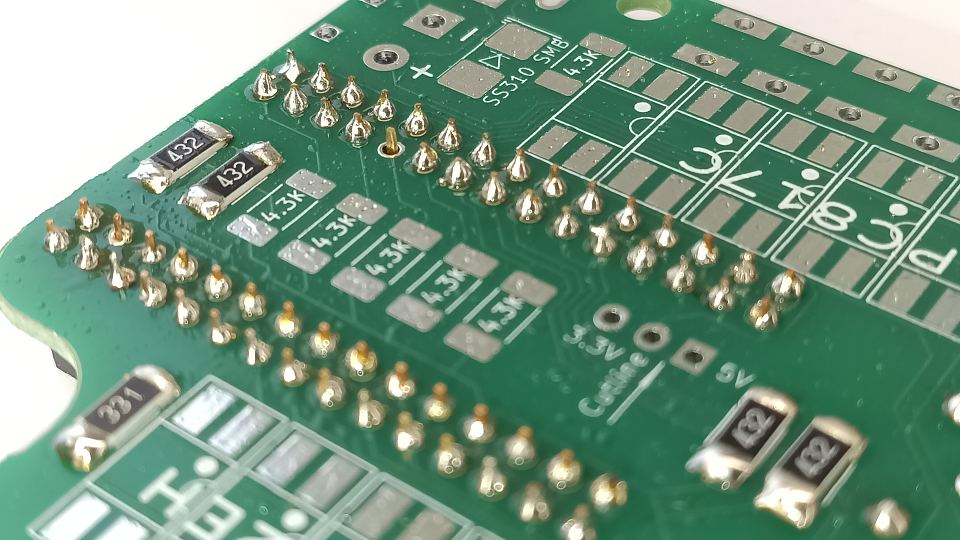

Takisteid on soovitav hoida jootes paigal pintsettidega, kõlbab ka hambatikk. Antud näide vastab jootetööde standardile üsna piiripealselt, takistid võivad lahti tulla ja on ka risk et järgnevad võivad neile külge puutuda.

Kontrolli kindlasti üle, et kõik klemmliistude kontaktid on joodetud ja mitte ühtegi ei ole vahele jäänud.

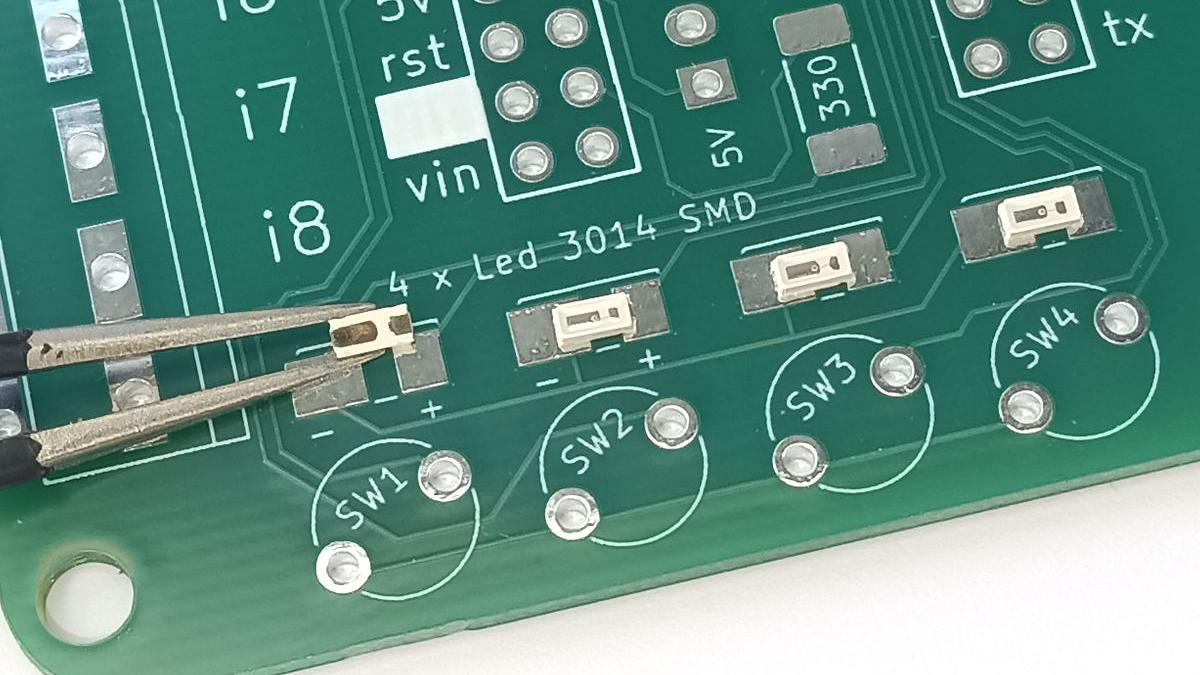

LED-tulede jootmise puhul tuleb jälgida, et jootekolbi ei tohi panna küljel komponendi vastu, sest see on üsna sulavast silikoonist. Jootetina tuleb plaadil sulatada ja siis libistada led pintsettidega sulatina sisse. Teiselt poolt jäta rohkem ruumi, et oleks jootekolvil ruumi ainult plaadi pinnal kuumutamiseks.

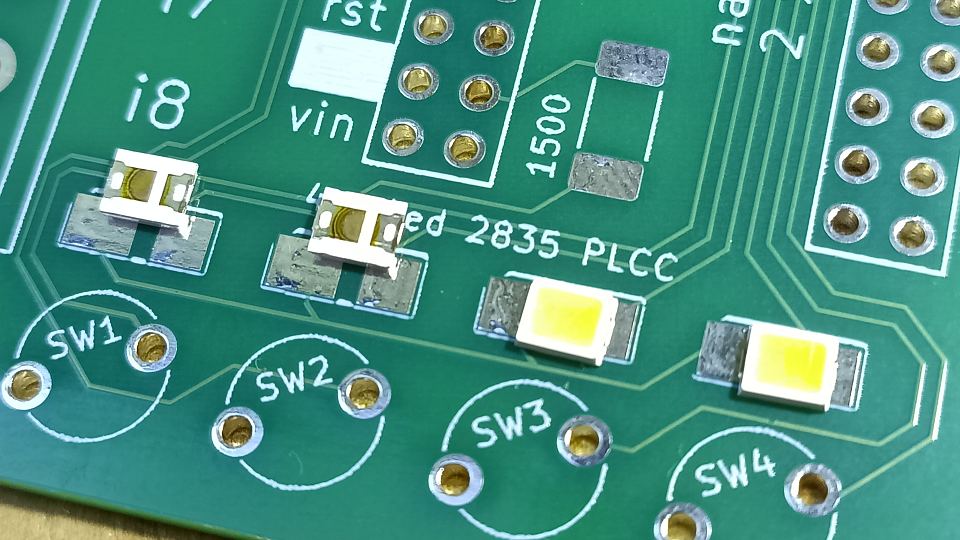

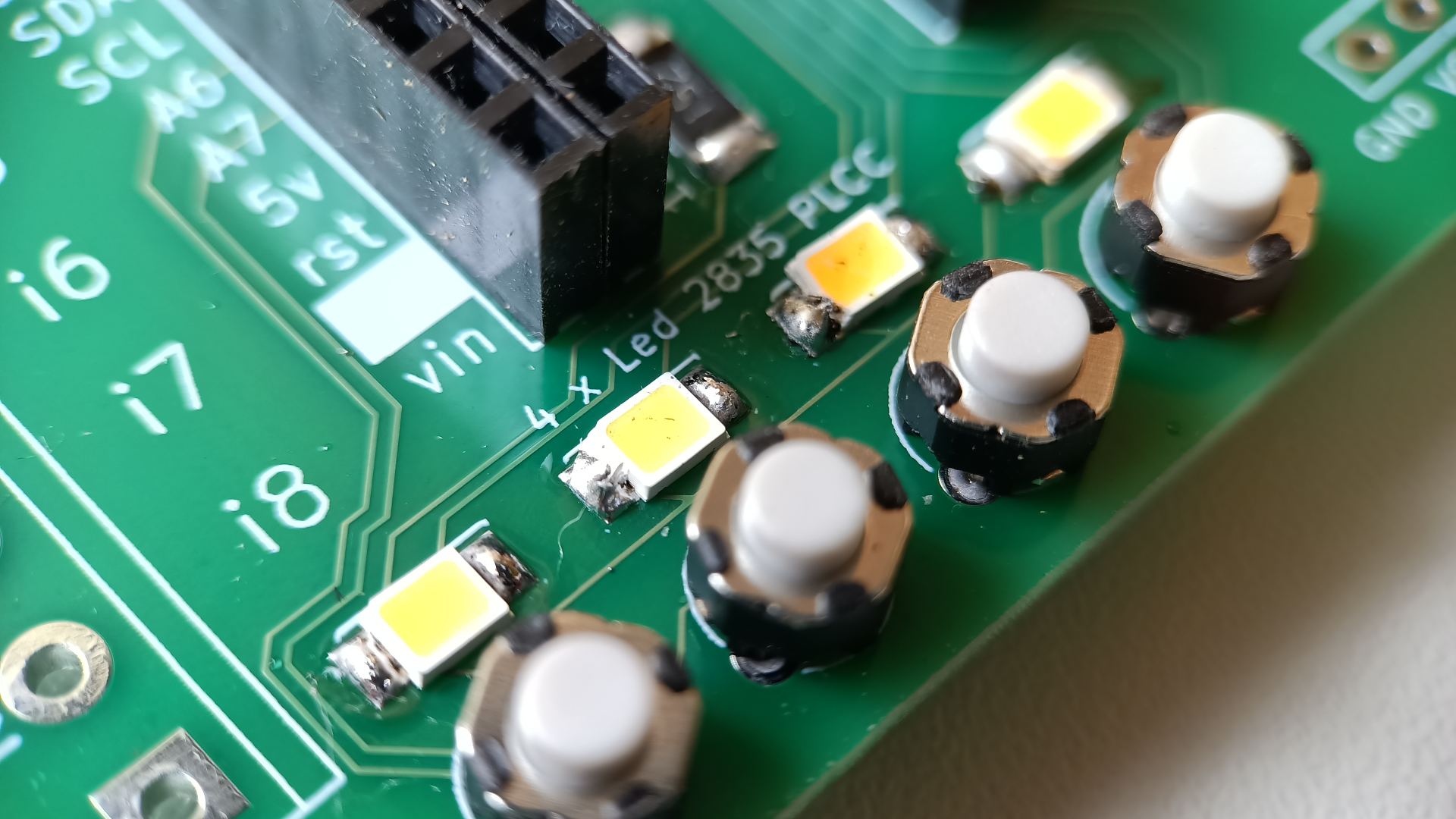

Jälgi kindlasti LED tulede polaarsust! Kitsam klemm läheb plaadil kitsama ala peale, laiem laiema peale nagu näidatud alloleval pildil. Silmas tasub pidada, et kitsam on pluss, mis tuleb kontrolleri klemmist ja laiemad alad on miinused, mis suunduvad edasi ühise 680 Ω takisti kaudu kontrolleri miinusklemmile.

Ole hoolas klemmliistude paralleelsusega

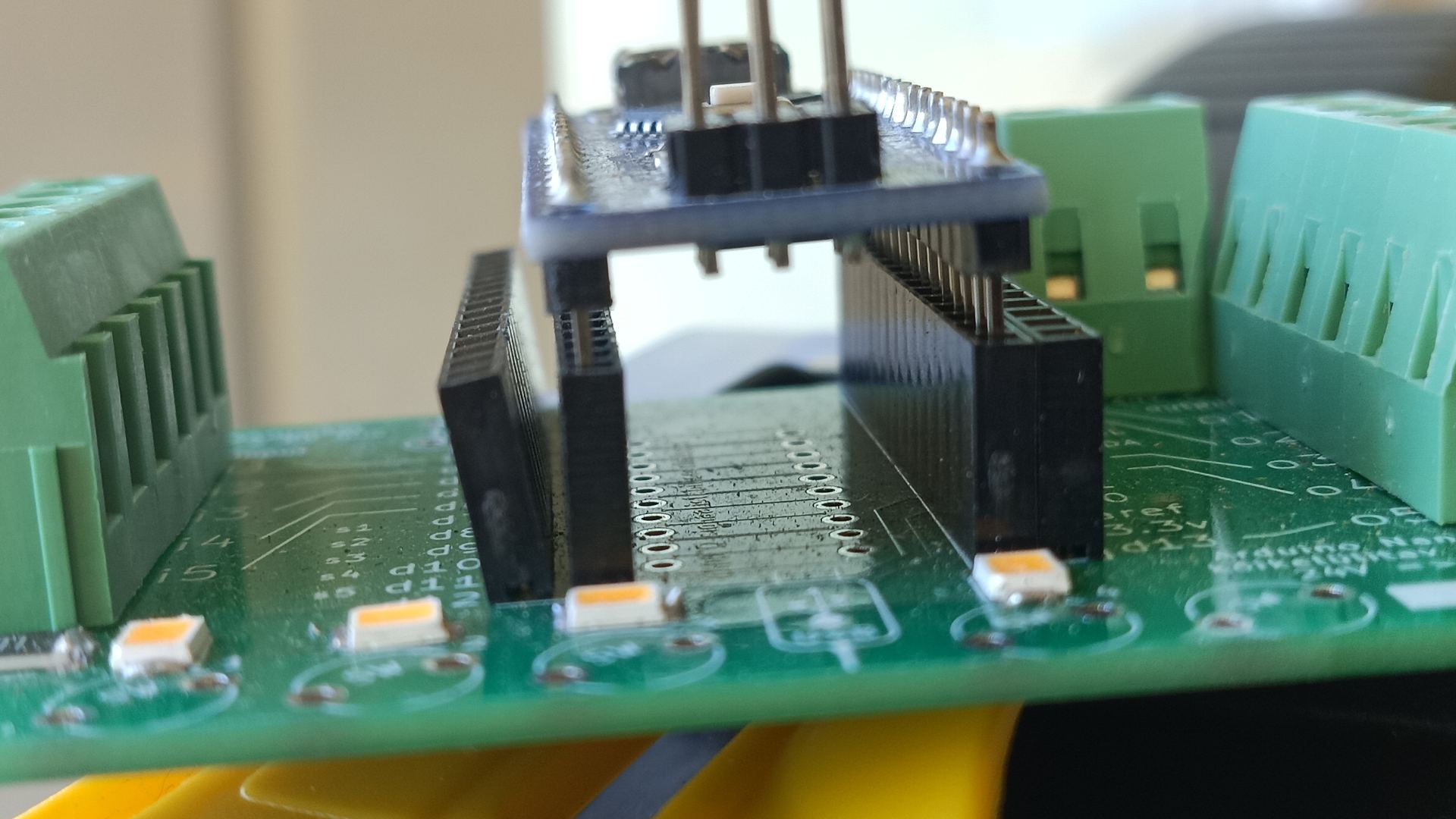

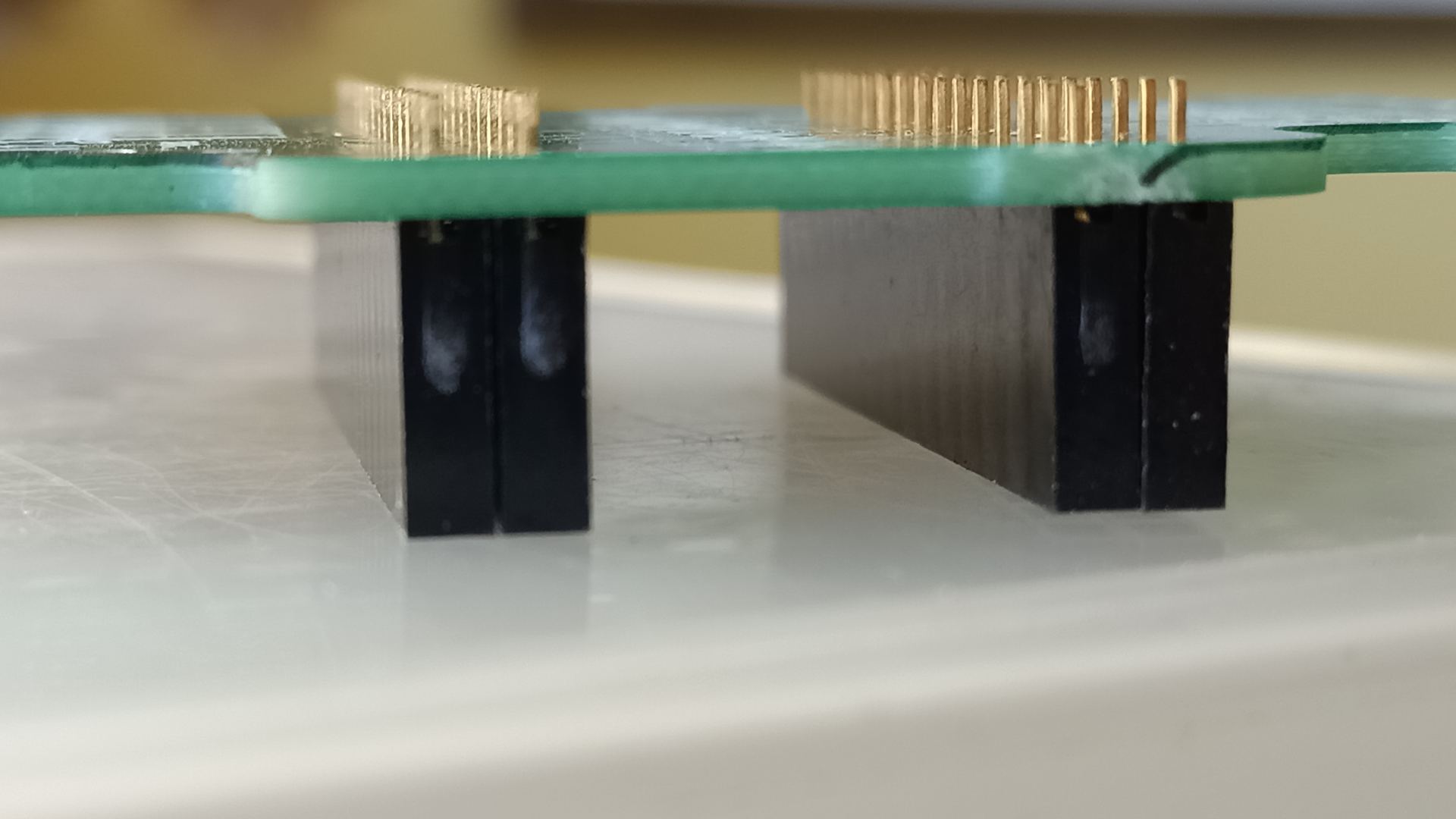

15 klemmiga ühendusliistud on üsna õhukesed ega pruugi alguses hoida enda asendit eriti hästi paralleelselt. Olgu siin ära toodud üks pilt hoiatuseks, mis võib juhtuda, kui täpselt ei jälgi, millises asendis klemmliistud neid teiselt plaadipoolelt jootma asudes on.

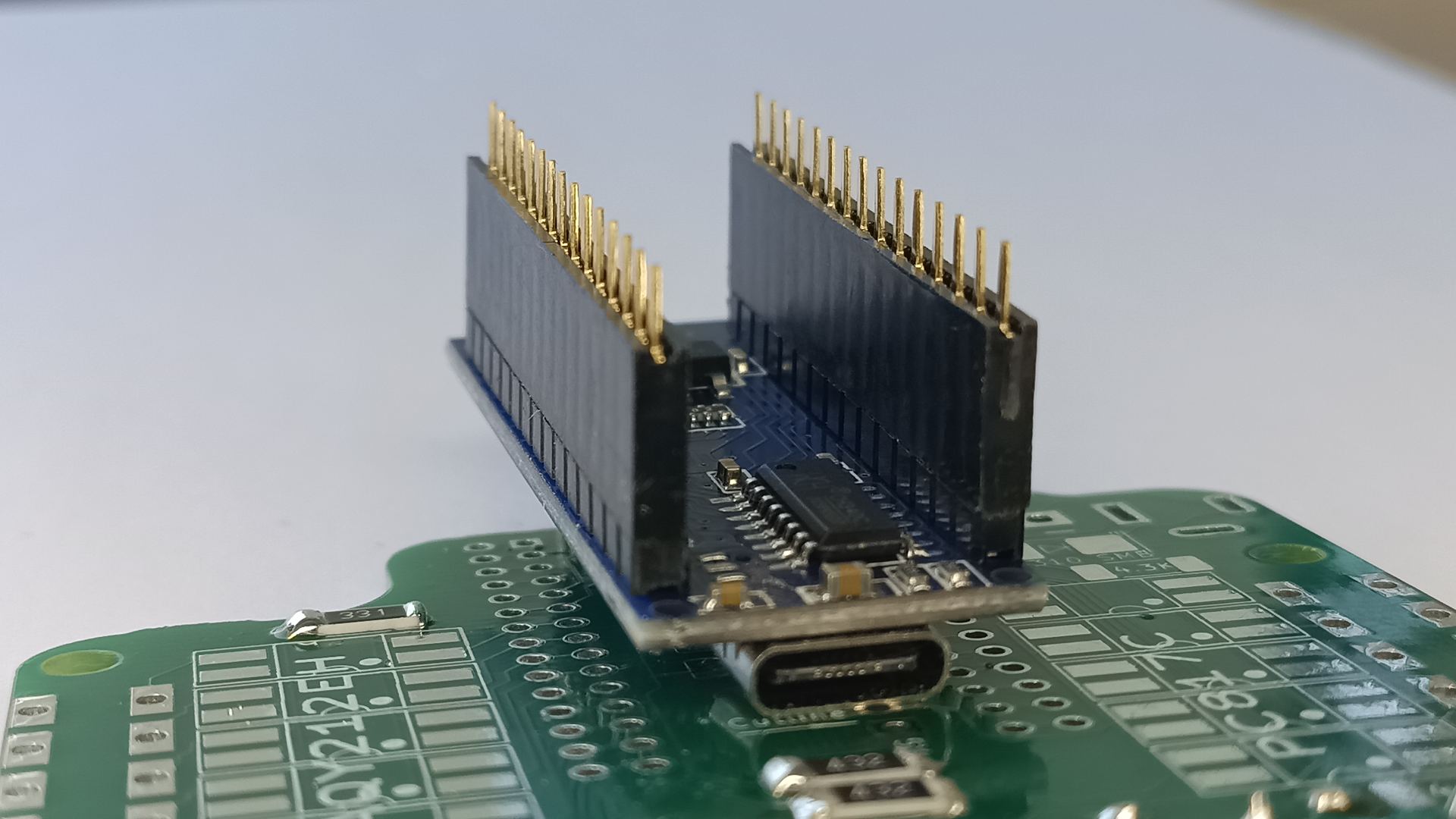

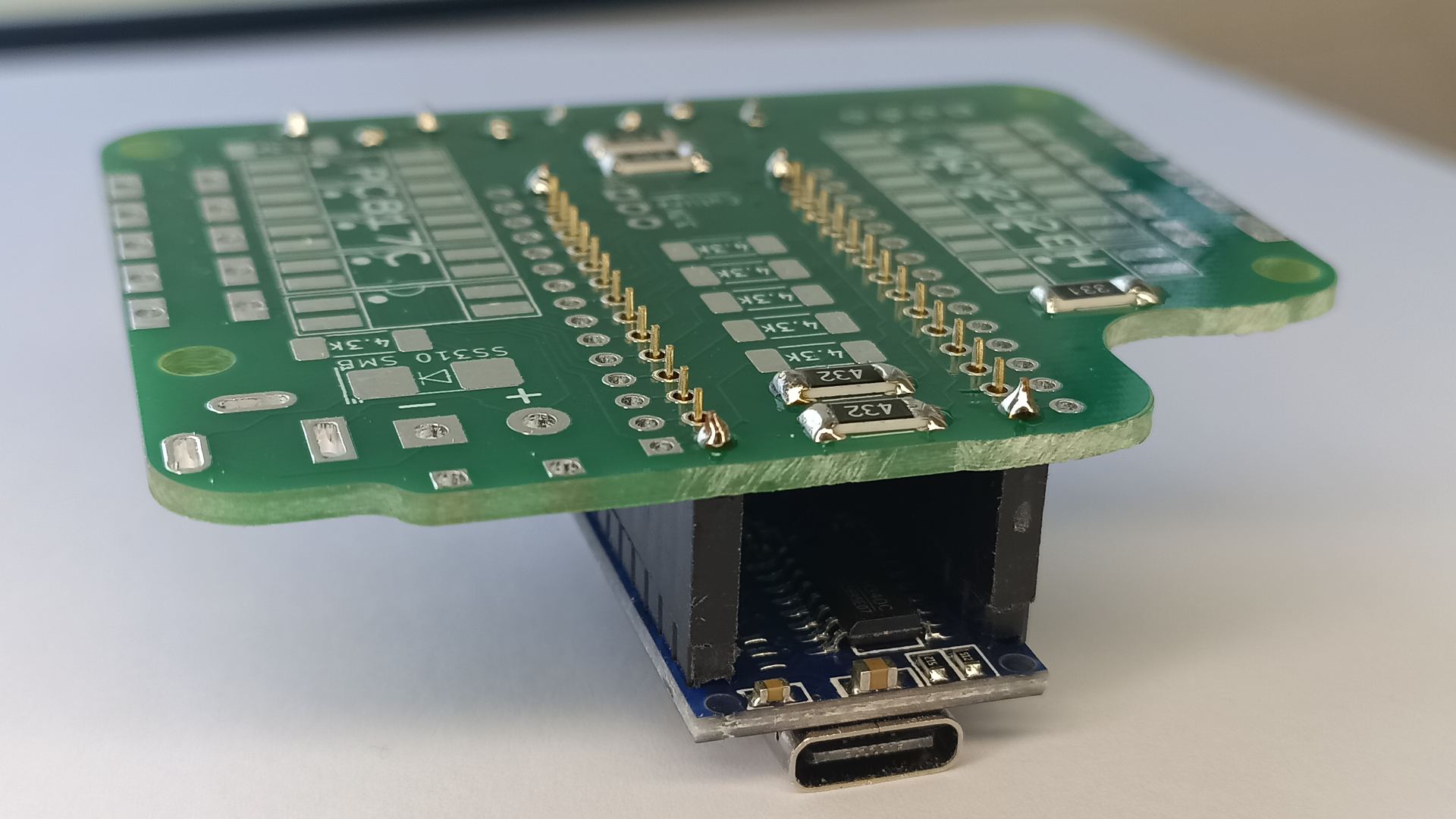

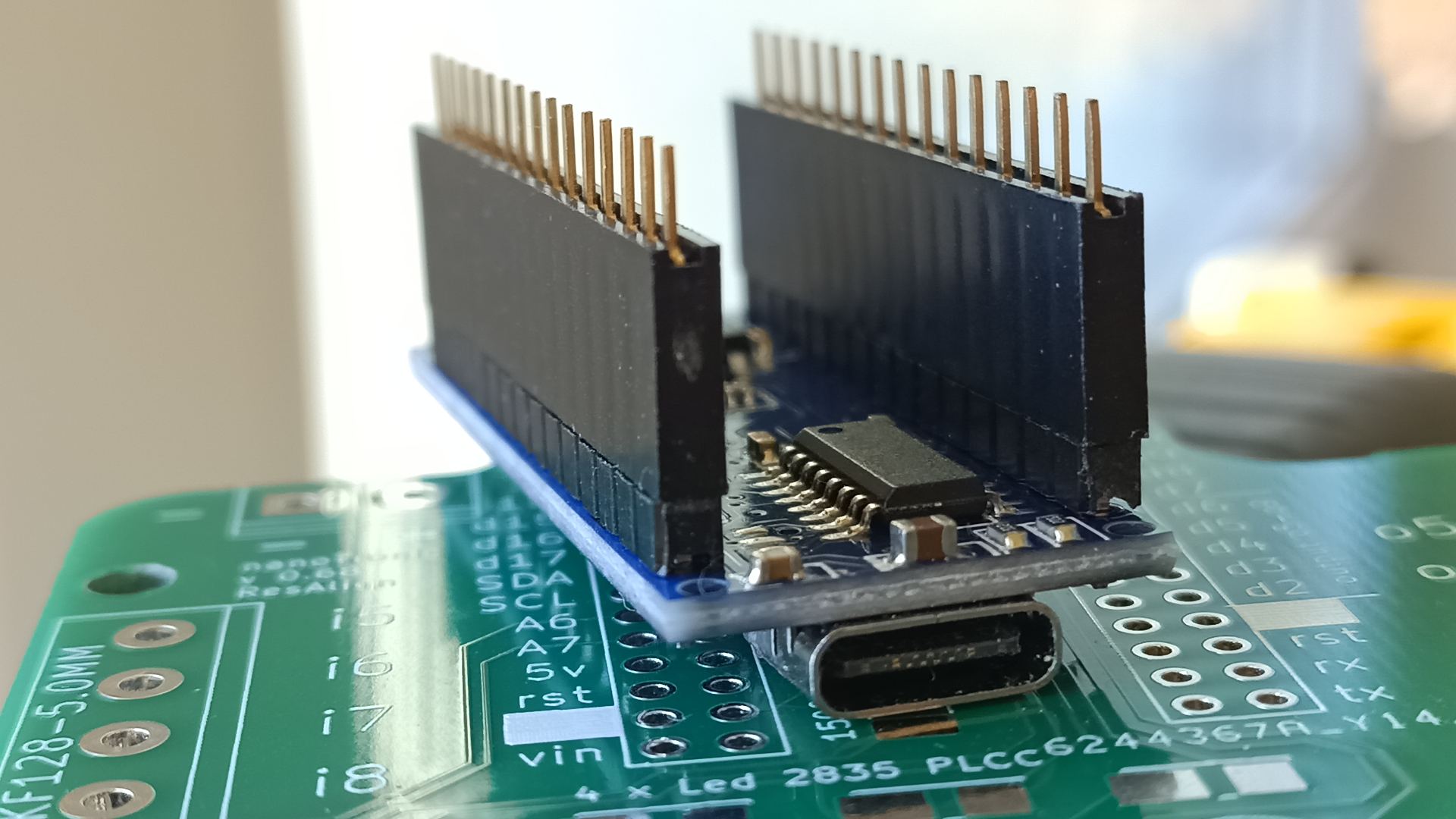

Esmalt kinnita kaks sisemist liistu mikrokontrolleri jalgade külge, nii hoiab kontroller neid täpselt õige vahega ja need jäävad selliselt ka peale plaadi külge kinnijootmist.

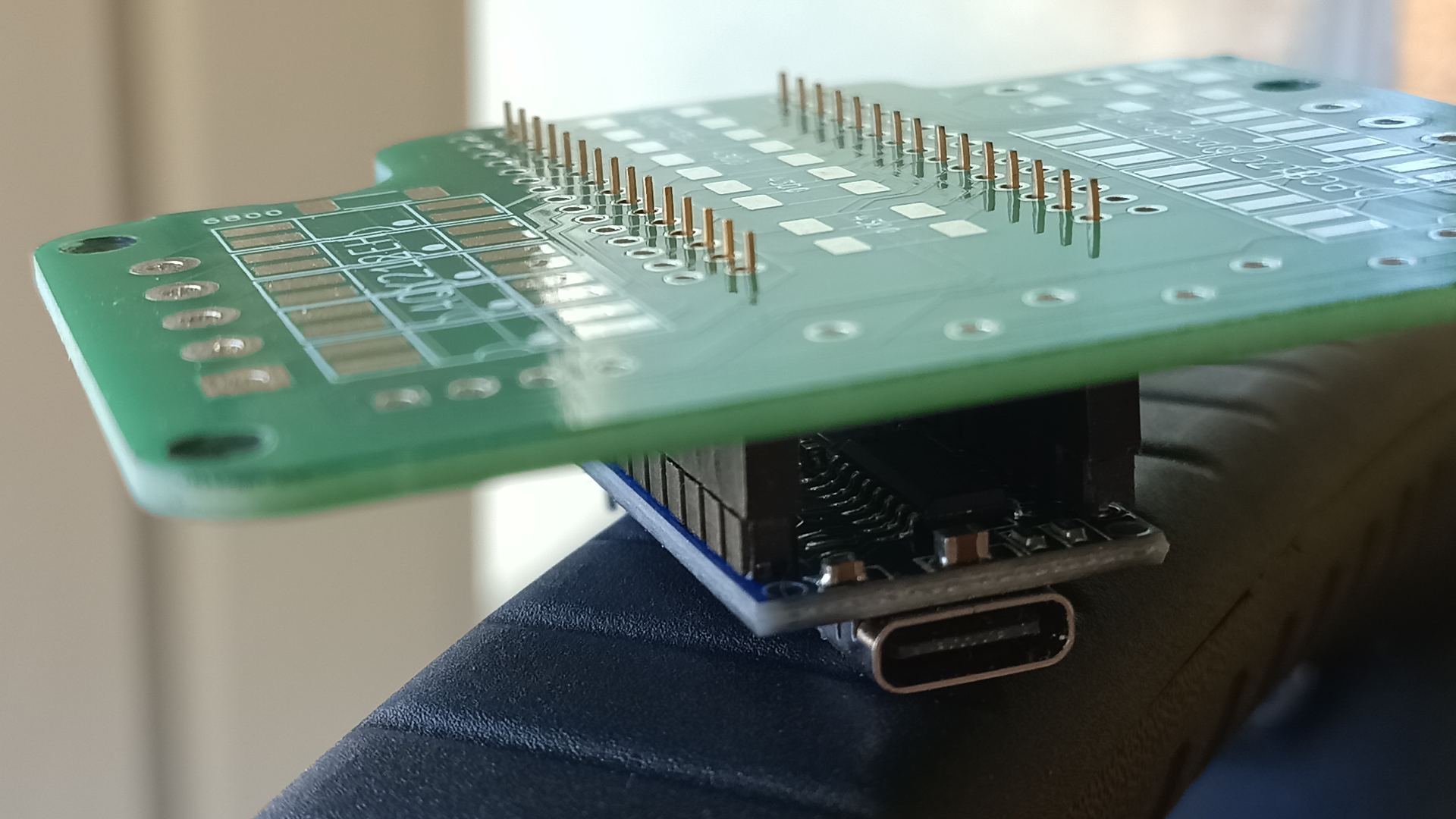

Seejärel paiguta kaks esimest liistu sisemiste ridade aukudesse ning pööra plaat teisipidi. Jooda nagu kirjeldatud THM - Through Hole Mountage õppevideos, esmalt kinni paralleelselt 2 - 4 klemmi ja siis kui esmane fikseerimine on tehtud, siis jätka juba ridade kaupa järjest.

Välimiste klemmliistude paigaldamiseks on soovitav mikrokontroller eemaldada ja paigutada need lahtiselt oma kohale ning panna tagurpidi siledale lauale. Servast saad kontrollida, kas need on ikka korrektselt sisemiste liistude vastas. Ülaltoodud viltuse liistu näide töötab aga ei ole kindlasti eriti viisaka väljanägemisega ega pruugi läbida elektroonikakooste standardite kvaliteedikontrolli.

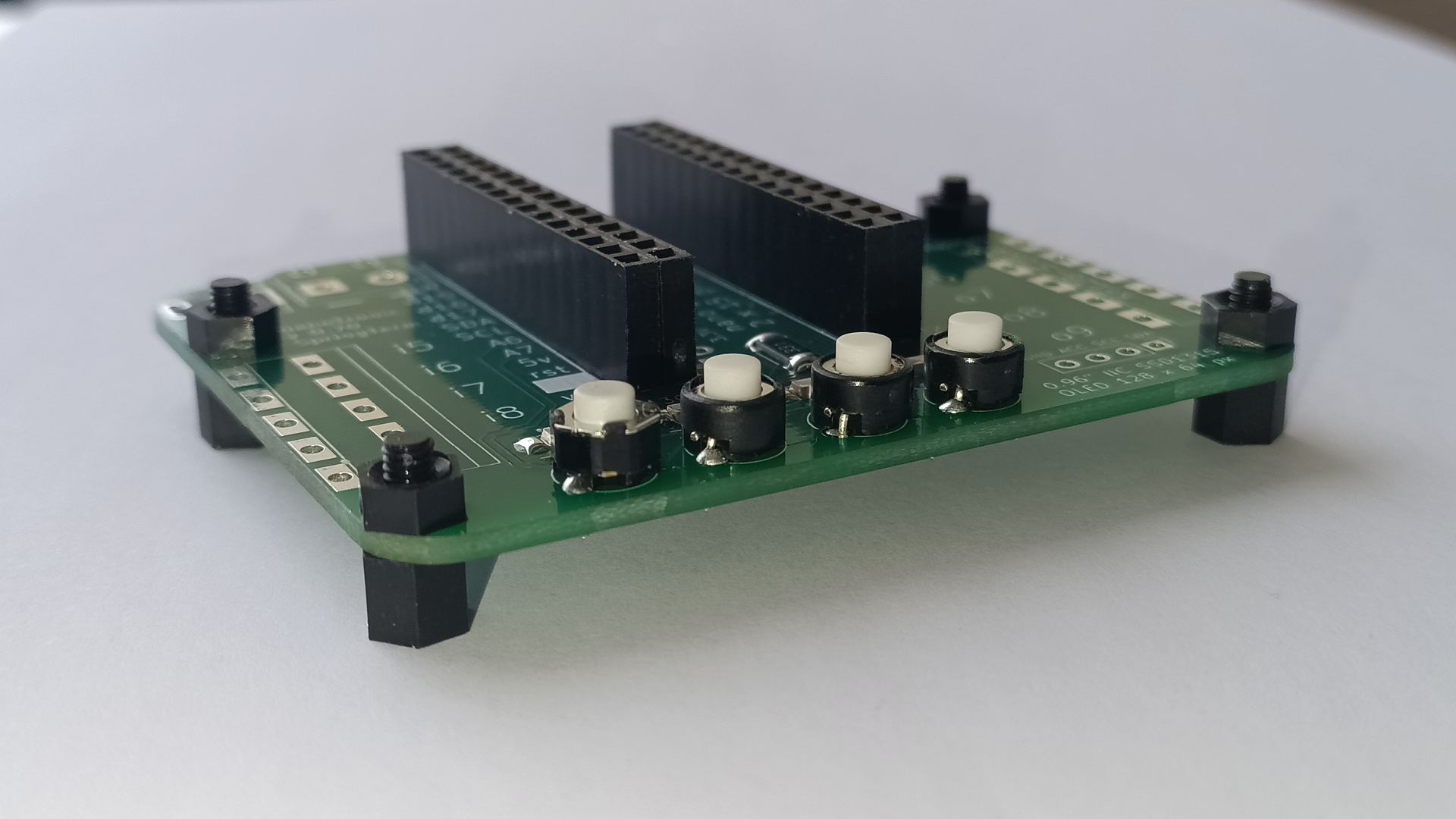

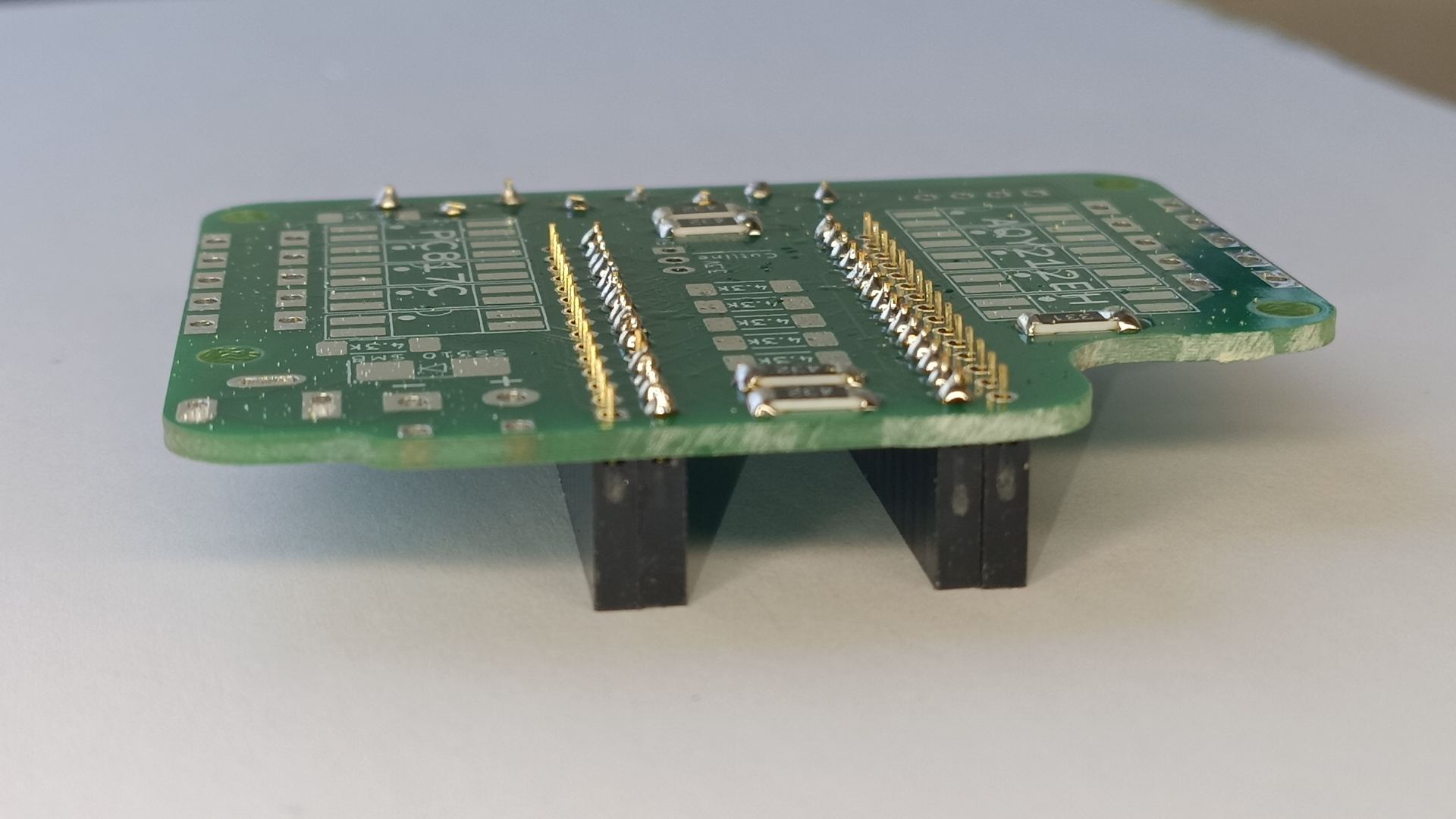

Naikonkruvide monteerimise eesmärk on hoida laiendusplaadi tagumist külge lauapinnast kõrgemal, juhuks kui laud (või edaspidi montaažisein) on elektrit juhtivast materjalist, ei tekiks plaadist väljaulatuvate klemmide vahel lühiühendust.
